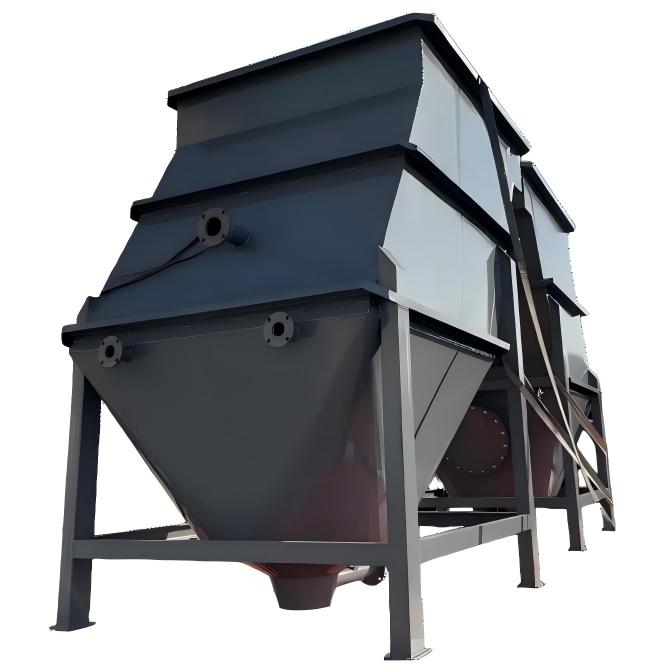

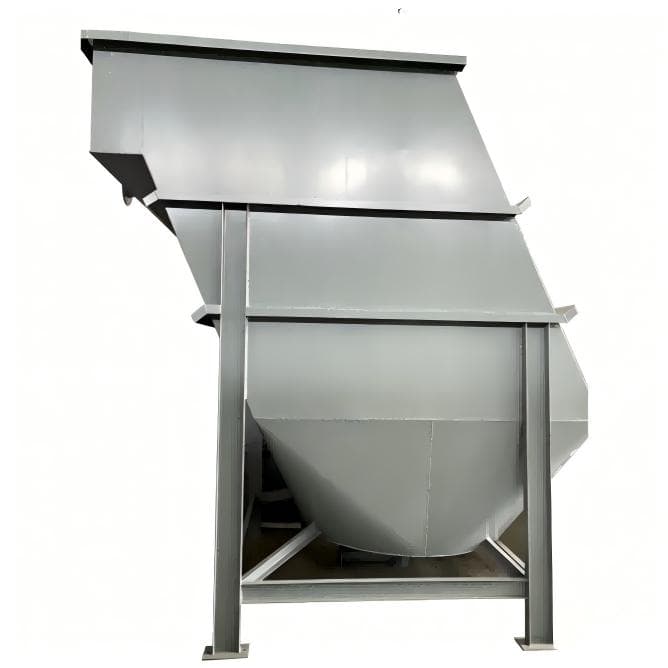

Clarificateur à lamelles EET est un système de sédimentation compact et à haut rendement conçu pour séparer les matières en suspension grâce à la technologie des plaques inclinées.
Il réduit considérablement l'encombrement tout en améliorant l'efficacité de la clarification par rapport aux décanteurs gravitaires classiques.
Clarificateur à lamelles EET – Système de clarification à plaques inclinées haute efficacité

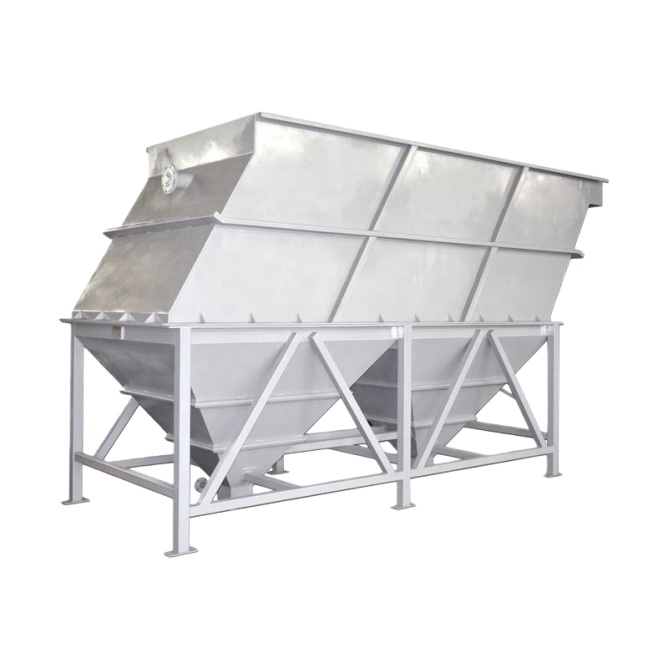

Le clarificateur à lamelles EET est constitué de plusieurs plaques inclinées disposées en parallèle afin d'augmenter la surface de décantation effective dans une cuve compacte.
Il accélère la décantation des particules et la collecte des boues, ce qui le rend adapté au traitement des eaux usées industrielles où l'espace, l'efficacité et la stabilité sont essentiels.
Caractéristiques principales
Placement du système
• Installé après coagulation/floculation pour une séparation solide-liquide rapide
• Utilisé comme solution de remplacement compacte pour les bassins de décantation traditionnels
• Appliqué avant la filtration sur média, les membranes UF/RO ou le polissage DAF lorsque des SS plus faibles sont requis
• Souvent intégré à l'épaississement/déshydratation des boues en aval
Applications typiques
• Éclaircissement primaire ou secondaire des eaux usées municipales
• Clarification des effluents industriels (textile, agroalimentaire, galvanoplastie, etc.)
• Élimination des eaux pluviales et des matières solides de ruissellement
• Éclaircissement des eaux souterraines et de surface
• Prétraitement pour les systèmes de filtration membranaire
Principe de fonctionnement du clarificateur à lamelles
Étape 1 – Distribution des influents
L'eau brute pénètre dans le clarificateur et est répartie uniformément dans la zone d'entrée.
Étape 2 – Tassement sur plaque inclinée
Les matières en suspension se déposent sur les plaques inclinées, réduisant ainsi la distance de sédimentation et augmentant l'efficacité de la séparation.
Étape 3 – Collecte des boues
Les matières solides décantées glissent le long des plaques et s'accumulent dans la trémie à boues.
Étape 4 – Rejet des effluents clarifiés
L'eau clarifiée déborde du haut et est collectée pour un traitement en aval.
Spécifications techniques
| Modèle | Capacité | Dimensions (m) | racleur de boues | Liste des buses (DN, GB/JIS/ANSI) | ||||||
| m3/h | L | W | LMX1 H | LMX2 H/H1 | Puissance du moteur kW | Entrée | Sortie | Sortie de boues | Remous | |
| EET-X005 | 5 | 2.6 | 1.6 | 2.9 | 3,4/2,5 | 0,25 | 80 | 50 | 50 | 50 |
| EET-X010 | 10 | 3.4 | 1.8 | 3.6 | 3,8/3,0 | 0,25 | 100 | 80 | 50 | 50 |
| EET-X020 | 20 | 3.4 | 2.2 | 3.6 | 3,8/3,0 | 0,25 | 150 | 100 | 50 | 50 |
| EET-X030 | 30 | 4.2 | 2.2 | 4.0 | 3,8/3,0 | 0,25 | 150 | 150 | 50 | 50 |
| EET-X040 | 40 | 4.0 | 2.8 | 4.0 | 3,8/3,0 | 0,25 | 200 | 150 | 50 | 50 |
| EET-X050 | 50 | 4.7 | 2.8 | 4.0 | 3,8/3,0 | 0,25 | 200 | 200 | 50 | 50 |
| EET-X060 | 60 | 4.8 | 3.0 | 4.0 | 3,8/3,0 | 0,25 | 250 | 200 | 50 | 50 |
| EET-X080 | 80 | 5.1 | 3.4 | 4.0 | 4.0/3.2 | 0,25 | 250 | 200 | 80 | 50 |
| EET-X090 | 90 | 6.3 | 3.0 | 4.0 | 4.0/3.2 | 0,25×2 | 250 | 250 | 80x2 | 50 |
| EET-X100 | 100 | 7.1 | 3.0 | 4.0 | 4.0/3.2 | 0,25×2 | 250 | 250 | 80x2 | 50 |
| EET-X120 | 120 | 8.3 | 3.2 | 4.0 | 4.0/3.2 | 0,25×2 | 300 | 300 | 80x2 | 50 |
| EET-X150 | 150 | 9.8 | 3.2 | 4.0 | 4.0/3.2 | 0,25×2 | 350 | 300 | 80x2 | 50 |
Note: La configuration finale peut varier en fonction de la qualité de l'eau d'alimentation et des conditions du site.
