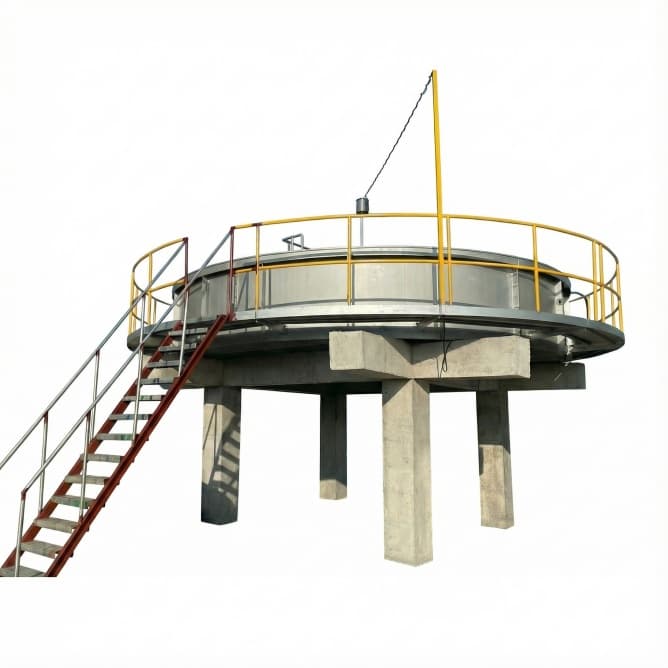

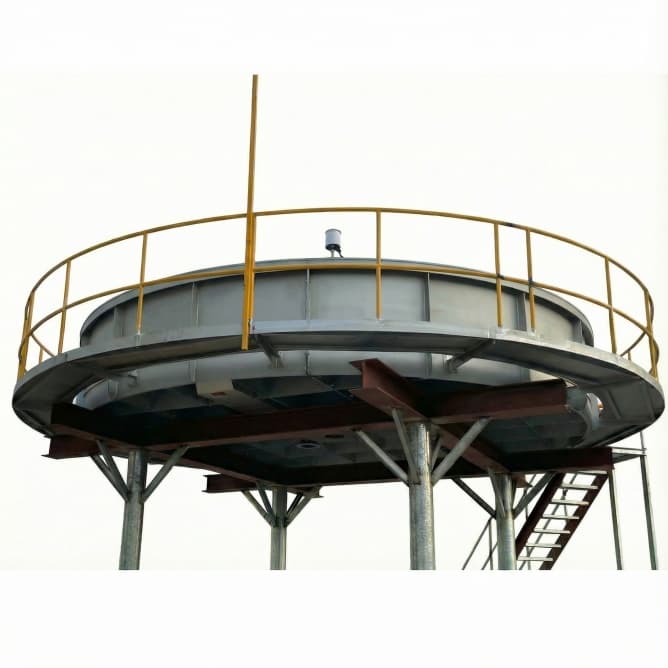

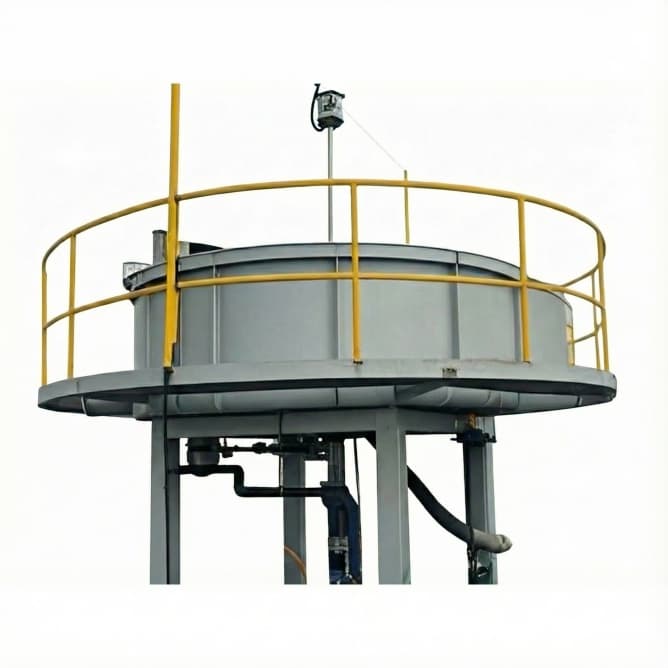

Système de flottation à air dissous en faible profondeur à haute efficacitéest une unité de flottation à air dissous peu profonde à haut rendement conçue pour la séparation rapide des matières en suspension, des huiles et des graisses des eaux usées.
Sa configuration de cuve peu profonde et sa dispersion d'air optimisée assurent des performances de clarification stables avec un encombrement réduit.
Système de flottation à air dissous (DAF) à faible profondeur et à haut rendement
Filtre à air dissous peu profond à haut rendementCe système utilise la technologie de flottation à air dissous combinée à une conception de réservoir peu profond pour améliorer l'efficacité de la flottation.
En générant de fines bulles d'air qui se fixent aux matières en suspension et aux huiles, le système permet une flottation rapide et une séparation efficace dans des conditions de fonctionnement variables.
Caractéristiques principales
Placement du système
• Installée après le tamisage primaire ou l'égalisation, en tant qu'étape de séparation solide-liquide
• Peut être positionné en amont des systèmes de filtration ou de membrane pour réduire la charge
• Souvent intégrée en amont du traitement biologique pour en améliorer l'efficacité
Applications typiques
• Prétraitement des eaux usées industrielles (agroalimentaire, laitière, textile, galvanoplastie, etc.)
• Séparation huile/eau dans les effluents de raffinerie et de pétrochimie
• Élimination des matières en suspension à forte concentration pour les stations d'épuration municipales
• Clarification des eaux pluviales et du ruissellement
• Prétraitement pour les systèmes à membrane (UF/RO) et polissage tertiaire

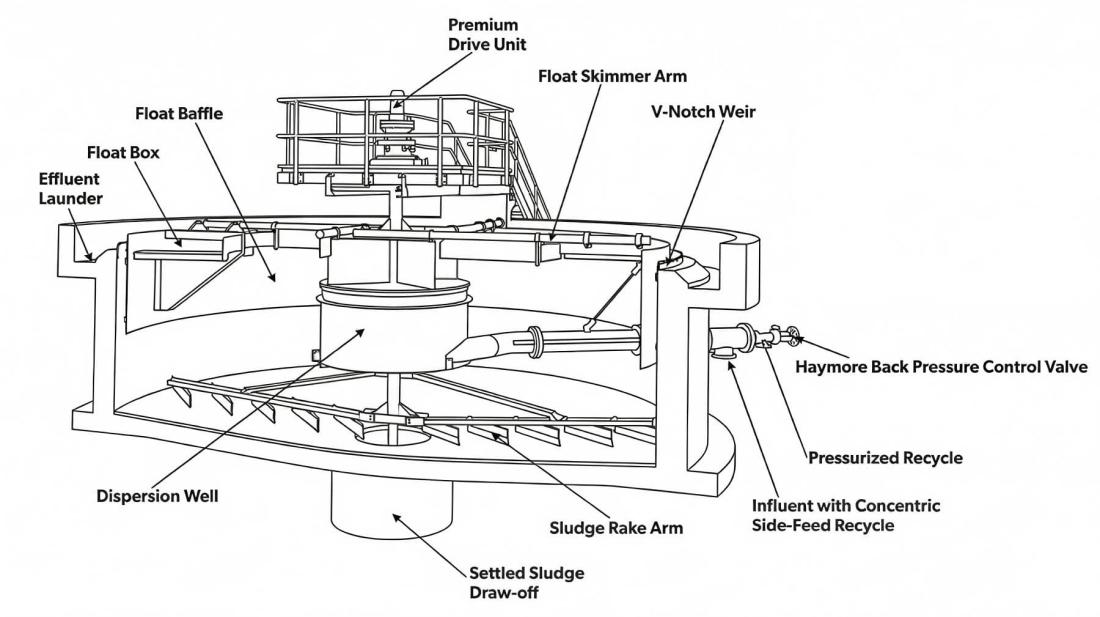

Aperçu du processus du système HSDAF
Étape 1 –Distribution des afférents
Les eaux usées pénètrent dans le réservoir de flottation et sont réparties uniformément dans la zone d'entrée.
Étape 2 –Dissolution et libération à l'air
De l'eau sous pression saturée d'air est libérée, formant de fines microbulles.
Étape 3 –Séparation par flottation
Les microbulles se fixent aux matières solides en suspension et aux huiles, les faisant remonter à la surface.
Étape 4 –Élimination des boues
Les boues flottées sont continuellement écrémées et évacuées pour un traitement ultérieur.
Étape 5 –Rejet d'effluents clarifiés
L'eau clarifiée sort du système pour être traitée en aval ou rejetée.
Spécifications techniques
| Modèle | Capacité m³/h | Dimensions du réservoir (D×H) po / mm | Charge opérationnelle T | Puissance du moteur kW | Pompe de surpression kW | Compresseur d'air kW |
| EET-S2 | 15 | 79×26 / 2000×650 | 6.5 | 0,5 | 1.5 | 1.5 |
| EET-S2.4 | 20 | 94×26 / 2400×650 | 9,5 | 0,5 | 2.2 | 1.5 |
| EET-S3 | 35 | 118×30 / 3000×750 | 13,5 | 0,5 | 4 | 1.5 |
| EET-S3.5 | 50 | 138×31 / 3500×800 | 18 | 0,5 | 5.5 | 1.5 |
| EET-S4 | 66 | 157×31 / 4000×800 | 21,5 | 0,5 | 5.5 | 2.2 |
| EET-S4.5 | 120 | 177×31 / 4500×800 | 26,5 | 0,5 | 5.5 | 2.2 |
| EET-S5 | 100 | 197×31 / 5000×800 | 32,5 | 0,5 | 7,5 | 2.2 |
| EET-S6 | 150 | 236×31 / 6000×800 | 43 | 0,5 | 11 | 4 |
| EET-S7 | 180 | 276×33 / 7000×850 | 60 | 1.1 | 15 | 4 |
| EET-S8 | 250 | 315×33 / 8000×850 | 76 | 1.1 | 18,5 | 5.5 |
| EET-S9 | 300 | 354×33 / 9000×850 | 93 | 1.1 | 22 | 5.5 |
| EET-S10 | 400 | 394×33 / 10000×850 | 114 | 1.5 | 30 | 5.5 |
| EET-S11 | 500 | 433×36 / 11000×925 | 149 | 1.5 | 30 | 5.5 |
| EET-S12 | 750 | 472×36 / 12000×925 | 179 | 1.5 | 30 | 5.5 |
| EET-S13 | 900 | 512×36 / 13000×925 | 210 | 2.2 | 37 | 5.5 |
| EET-S14 | 1000 | 551×41 / 14000×1050 | 258 | 2.2 | 37 | 5.5 |
| EET-S15 | 1200 | 591×41 / 15000×1050 | 328 | 2.2 | 45 | 5.5 |
| EET-S16 | 1600 | 630×41 / 16000×1050 | 340 | 2.2 | 55 | 5.5 |
| Processus et performance | Temps de rétention hydraulique (TRH) : 3 à 5 min |
| Charge surfacique : 8–15 m³/m²·h | |
| Capacité de traitement / Charge : Jusqu'à environ 10 m³/m²·h | |
| Élimination des matières en suspension (MES) : jusqu'à environ 98 % et plus | |
| Élimination de la couleur : jusqu'à environ 95 % | |
| Élimination de la DCO : jusqu'à environ 90 % | |
| Consommation de produits chimiques : PAC réduit jusqu'à environ 150 ppm | |
| Réduction des polymères : PAM réduit d'environ 2 ppm |
| Spécifications de conception et de configuration | Système d'air : Unité de saturation et de recyclage d'air sous pression |
| Injection de microbulles : Système intégré de génération de microbulles | |
| Élimination des écumes : Ensemble écumeur et racleur de surface | |
| Composants structurels : Plateforme de support et d'accès | |
| Contenu de la fourniture : Unité HSDAF standard avec accessoires et documentation |
Note: Les spécifications ci-dessus représentent les caractéristiques générales de conception du système de flottation à air dissous de faible profondeur à haut rendement. La configuration finale est déterminée en fonction de la qualité de l'eau à traiter et des exigences du projet.
