Le système de dessalement DTRO monté sur châssis est conçu pour les flux d'eaux usées où les systèmes d'osmose inverse conventionnels souffrent d'encrassement rapide, d'entartrage et de performances instables.

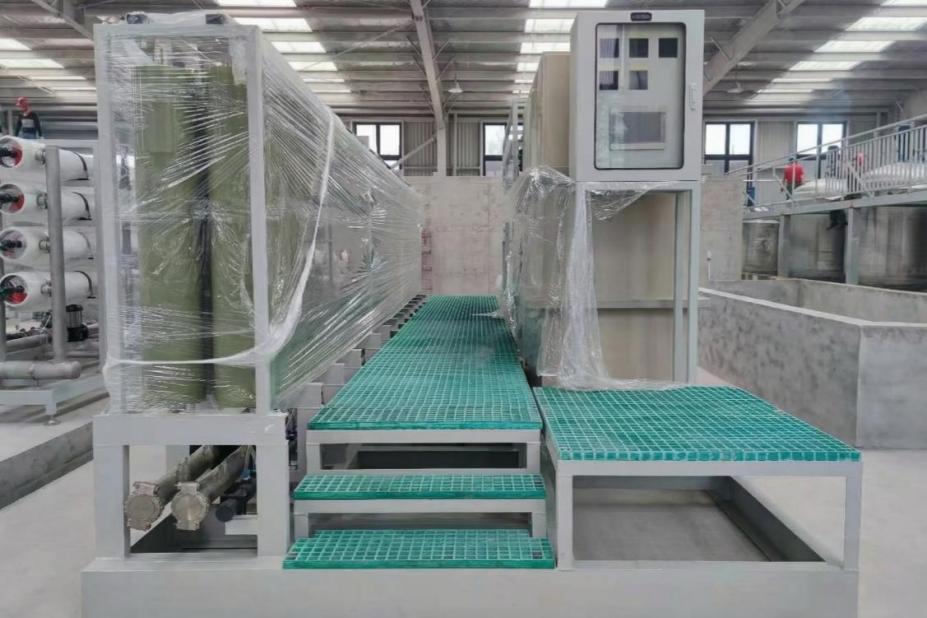

Grâce à l'utilisation de la technologie des membranes tubulaires à disques, le système permet un dessalement et une concentration fiables dans des conditions de forte salinité et de fort encrassement.Le système est fourni sous forme de châssis monté sur patins et peut également être intégré dans un conteneur pour les environnements difficiles, les sites isolés et les déploiements rapides.
Nous fournissons un soutien en ingénierie comprenant des conseils sur le choix du système, des suggestions d'analyse de l'eau d'alimentation et une optimisation de la configuration en fonction des exigences du projet.
Système d'osmose inverse à tubes à disques monté sur patins (DTRO)

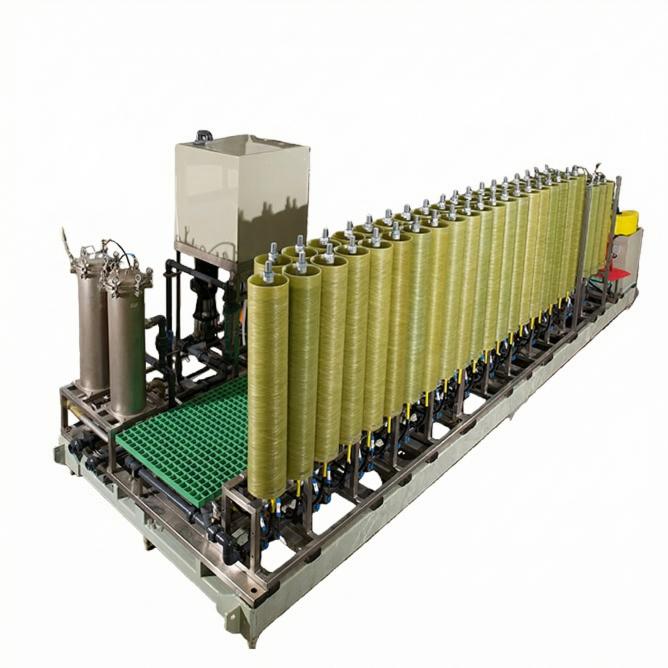

Le système DTRO monté sur châssis intègre des modules de membrane à tube à disque, un pompage haute pression et une instrumentation de contrôle dans un ensemble compact.

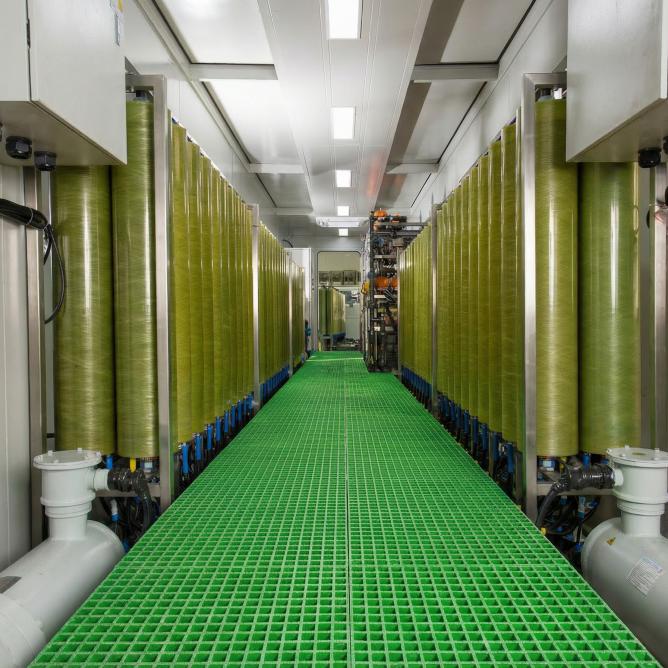

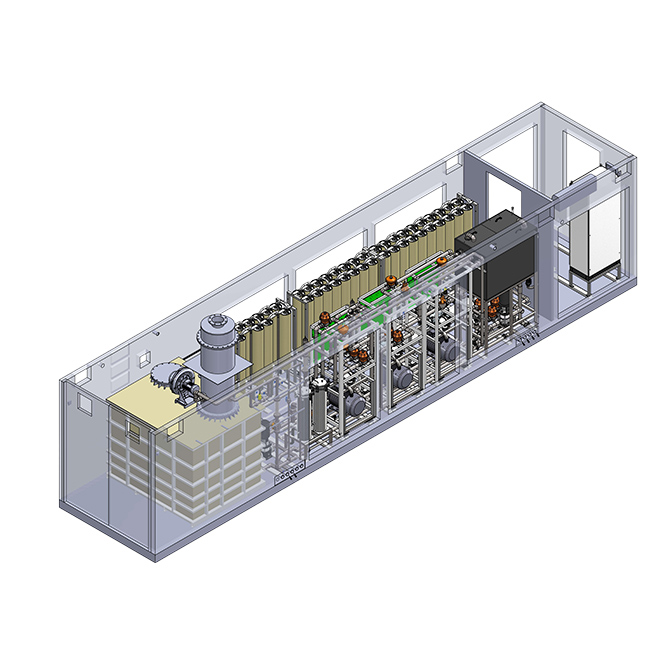

Il est conçu pour les applications nécessitant une capacité anti-salissure améliorée, des performances à haute concentration et un fonctionnement fiable à long terme.Selon les conditions du projet, le système DTRO peut être livré sur châssis ou en conteneur, permettant une installation modulaire et un déploiement flexible sur site.
Caractéristiques principales
Placement du système
•Source d'eau
eau de mer, eau saumâtre à forte salinité, saumure, eaux usées industrielles à fort encrassement
•Rôle dans le processus
Unité de dessalement/concentration poussée robuste pour conditions d'alimentation difficiles
•Utilisation en aval
réutilisation de l'eau produite, alimentation des services publics ou traitement de polissage supplémentaire
Applications typiques
• Dessalement de l'eau de mer dans des conditions à haut risque d'encrassement
• Réduction de la concentration et du volume de la saumure à haute salinité
• Prétraitement ZLD et gestion des eaux usées à forte teneur en TDS
• Approvisionnement en eau industrielle côtière et en eau de process
• Sites isolés nécessitant des performances de dessalement stables
Aperçu du processus du système DTRO
Étape 1 – Prétraitement de l’eau d’alimentation
Les eaux usées brutes sont prétraitées par filtration multimédia, au charbon actif et à cartouche afin de réduire les matières en suspension et de protéger les membranes DTRO.
Étape 2 – Pompage à haute pression
L'eau d'alimentation conditionnée est mise sous pression par une pompe haute pression afin de répondre aux exigences de fonctionnement du DTRO.
Étape 3 – Séparation par tube à disque RO
L'eau traverse des modules de membrane à tubes à disques, assurant une séparation efficace même dans des conditions de forte salinité et d'encrassement important.
Étape 4 – Collecte du perméat
Le perméat traité est recueilli dans le réservoir de perméat d'osmose inverse pour être réutilisé ou utilisé en aval.
Étape 5 – Décharge du concentré
La saumure concentrée est rejetée pour un traitement ultérieur, une réduction de volume ou un traitement ZLD.
Étape 6 – Nettoyage CIP
Un système NEP dédié permet un nettoyage chimique pour restaurer les performances de la membrane et assurer un fonctionnement stable à long terme.
Spécifications techniques
| Modèle | EET-DTRO-M25 | EET-DTRO-M50 | EET-DTRO-M100 | EET-DTRO-M300 |
| Capacité | 25 m3/d | 50 m3/d | 100 m3/d | 300 m3/d |
| Pression d'alimentation | ≥2 bars | ≥2 bars | ≥2 bars | ≥2 bars |
| Raccord d'entrée d'alimentation | DN25 | DN25 | DN50 | DN100 |
| Raccordement de sortie du perméat | DN25 | DN32 | DN50 | DN65 |
| Raccordement de sortie de concentré | DN32 | DN40 | DN40 | DN80 |
| Puissance installée (kW) | 22 | 55 | 70 | 120 |
L x l x H (po/mm) | 354x94x110 / 9000x2400x2800 | 354x94x110 / 9000x2400x2800 | 236*2x94x110 / 6000*2x2400x2800 | 472*2x94x110 / 12000*2x2400x2800 |
| Taille du conteneur (pi) | 30 | 30 | 20*2 | 40*2 |
| Paramètres de fonctionnement | Taux de guérison : 60 % à 80 % |
| Rejet du sel : 99 % | |
| Température de conception : 25 °C | |
| Température de fonctionnement : 5-40°C | |
| TDS de l'eau d'alimentation : < 35 000 mg/l | |
| Pression d'alimentation minimale : 2 bar |
| Matériels | Tuyauterie haute pression : SS316L |
| Tuyauterie basse pression : PVC-U | |
| Châssis de glissement : SS304 | |
| Armoire de commande électrique : IP54, tôle d'acier revêtue d'Aluzinc | |
| Boîtier du filtre de prétraitement : PRV | |
| Réservoir sous pression RO : PRV, 1000 psi (75 bar) |
| Configurations optionnelles | 1. Options de prétraitement : DAF / Séparation magnétique à haut gradient (HGMS) | |
| 2. Système de surpression | 3. Système de transfert d'eau du produit | |
| 4. Post-traitement : Système de reminéralisation | 5. Kit de pièces de rechange pour deux ans | |
Note: La configuration finale peut varier en fonction de la qualité de l'eau d'alimentation et des conditions du site.
